MECT2025加工実演
加工内容
| 被削材 | A5052 100x100x30 |
|---|---|
| クーラント | 水溶性切削油 |
| 加工機 | SPEEDIO U500Xd2 |
使用工具
| メーカー | 型番 |
|---|---|
| イワタツール | ・DMRSHC1.5D-WDC16×R0.8 ・DMRSHC3D-WDC12×R0.6 ・DMRSHC3D-WDC8×R0.4 ・90TGMTCH12CBALT9Z ・90TG6CBDLC ・90TGMBTCH10(仮) |
| 田野井製作所 | ・ZC-SL-TF M12×1.75 1.5C10 ・SL-TF M20×1.5 B11 |
| 兼房 | ・NED80-6 |
加工条件
| 型番 | 直径 | 刃数 | 加工内容 | 加工径 | 加工深さ | 回転数 | 周速 | 送り／刃 | 送り速度 | 送り速度 （仕上げ） |
ランピング角 | ピッチ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | z | mm | mm | rpm | m/min | mm/z | mm/min | mm/min | deg | mm | ||
| DMRSHC1.5D-WDC16×R0.8 | 16 | 3 | 穴 | 30.4 | 15 | 16,000 | 804 | 0.200 | 9,600 | 3,840 | 10 | 7.866 |
| 16 | 3 | 穴 | 22 | 15 | 16,000 | 804 | 0.065 | 3,120 | 1,800 | 15 | 4.297 | |
| 16 | 3 | 穴 | 20.8 | 15 | 16,000 | 804 | 0.043 | 2,040 | 1,200 | 15 | 4.04 | |
| 16 | 3 | 60°傾斜穴粗 | 21.9 | 23 | 16,000 | 804 | 0.100 | 4,800 | 2,400 | 15 | 4.297 | |
| 16 | 3 | 60°傾斜仕上げ | 22 | 23 | 13,000 | 653 | 0.046 | 1,800 | ||||
| DMRSHC3D-WDC12×R0.6 | 12 | 3 | 細長ポケット入り | 15.5 | 12 | 16,000 | 603 | 0.080 | 3,840 | 15 | 2.856 | |
| 12 | 3 | 四角ポケット入り | 22.8 | 14.5×2 | 16,000 | 603 | 0.080 | 3,840 | 10 | 5.983 | ||
| 12 | 3 | 穴 | 19.23 | 30 | 16,000 | 603 | 0.080 | 3,840 | 3,840 | 15 | 6.08 | |
| DMRSHC3D-WDC8×R0.4 | 8 | 3 | 穴 | 11.15 | 18 | 16,000 | 402 | 0.100 | 4,800 | >1,800 | 15 | 2.566 |
| 8 | 3 | 45°傾斜穴 | 11.15 | 17 | 16,000 | 402 | >0.100 | 4,800 | 1,800 | 15 | 2.566 | |
| DMRSHC3D-WDC12×R0.6 | 12 | 3 | 細長ポケット | 12 | 16,000 | 603 | 0.200 | 9,600 | ||||
| 12 | 3 | 細長ポケット 仕上げ |
12 | 16,000 | 603 | 0.080 | 3,840 | |||||
| 12 | 3 | 四角ポケット | 14.5×2 | 16,000 | 603 | 0.200 | 9,600 | |||||
| 12 | 3 | 四角ポケット 仕上げ |
14.5×2 | 16,000 | 603 | 0.080 | 3,840 | |||||
| ZC-SL-TF M12X1.75 1.5C10 | 12 | 6 | 止まり | M12 | 17 | 6,000 | 226 | |||||
| 12 | 6 | 貫通代2.625 | M12 | 20.625 | 6,000 | 226 | ||||||
| 12 | 6 | 45°貫通代2 | M12 | 19 | 6,000 | 226 | ||||||
| SL-TF M20×1.5 B11 | 20 | 6 | 貫通代3 | M20 | 33 | 636 | 40 | |||||
| NED80-16 | 80 | 16 | フェイスミル | 0.05 | 10,000 | 2,513 | 0.063 | 10,000 | ||||
| 90TGMTCH12CBALT9Z | 12 | 9 | 面取り幅0.5,0.6,2 | 16,000 | 603 | 0.069 | 10,000 | |||||
| 90TG6CBDLC | 6 | 1 | 切込600m/min | 1.5 | 16,000 | 302 | 0.150 | 2,400 | ||||
| 90TGMBTCH10(仮) | 10 | 5 | 裏面取り幅0.5 | 16,000 | 503 | 0.080 | 6,400 |

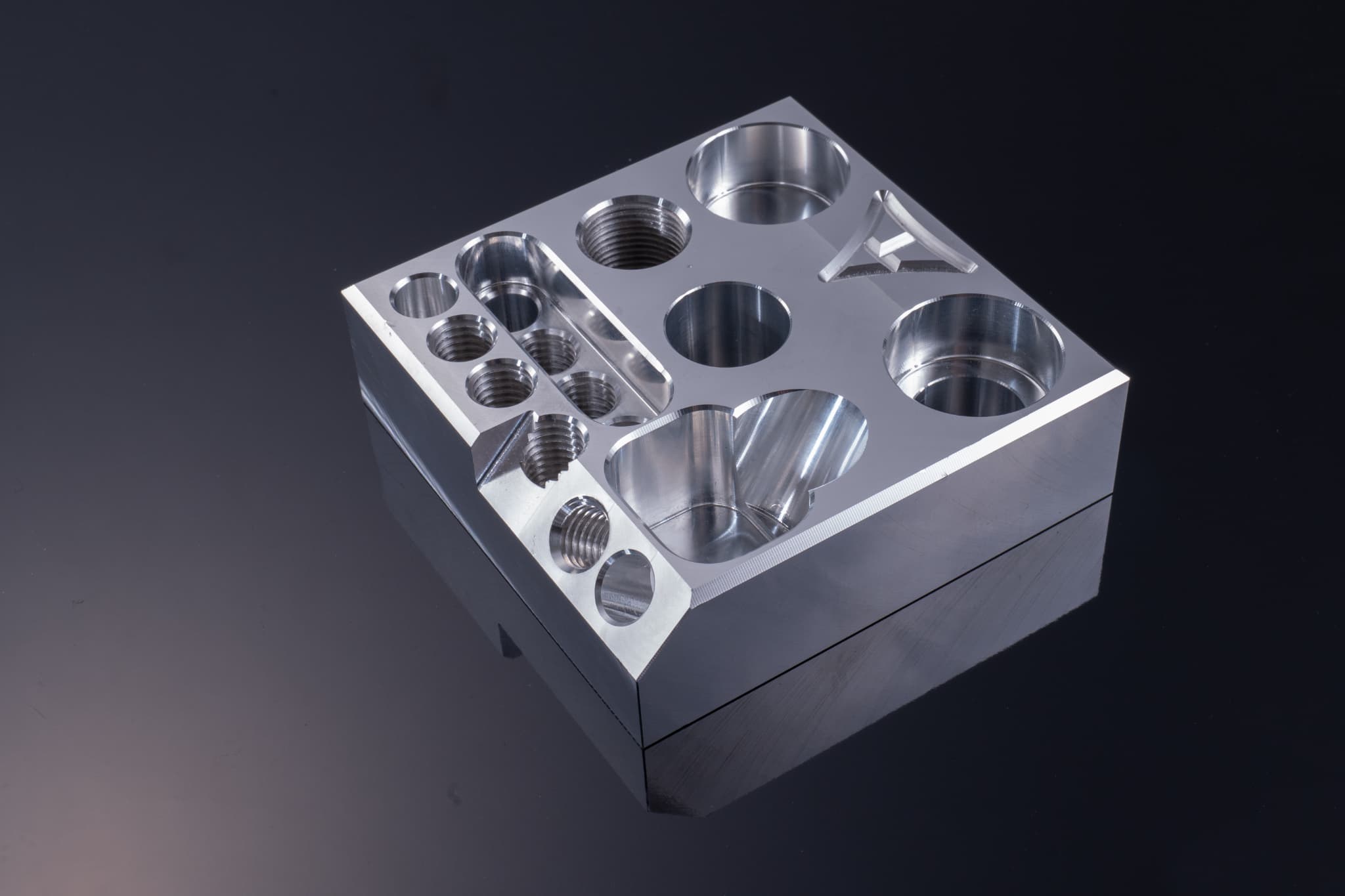

Test result
● 加工時間 02:15
● バリの少ない綺麗な仕上がり
● 肉厚0.8mmも破れることなく加工
