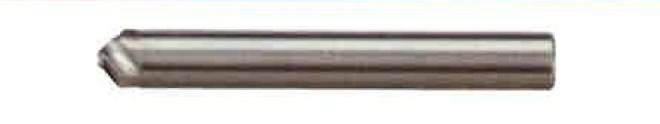

面取り速度を2〜3倍に
トグロン形状の5～9枚刃仕様。 糸面取りならば、バリを抑えて超高速に加工ができる。
被削材適合性
◎…最適The most suitable ○…適Suitable △…可Possible 無印Blank…不可Impossible
| 製品区分 | 軟鋼 | 炭素鋼 | 合金鋼 | 調質鋼 | 工具鋼 | 焼入れ鋼 | ステンレス鋼 | |
|---|---|---|---|---|---|---|---|---|
| SS | S45C | SCM SCR |
SKD SKS |
～40 HRC |
～45 HRC |
45～ HRC |
SUS | |
| 90TGMTCH_CB | ◎ | ◎ | ◎ | ○ | ○ | △ | ◎ | |
| 90TGMTCH_CBALT | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ◎ | |
| 90TGMTCH_CBDLC | ||||||||
| 製品区分 | 鋳鉄 | タグタイル鋳鉄 | チタン合金 | アルミ合金 | 銅 | プラスチック | セラミックetc. | |
|---|---|---|---|---|---|---|---|---|
| FC | FDC | AI | Cu | マシナブル | ジルコニアガラス | |||
| 90TGMTCH_CB | ○ | ○ | ○ | ◎ | ○ | ○ | ○ | |
| 90TGMTCH_CBALT | ○ | ○ | ◎ | ○ | ○ | ○ | ||
| 90TGMTCH_CBALT | ○ | ◎ | ◎ | ◎ | ○ | |||
切削条件
切削条件設定上の注意点
- 上記はあくまでも目安です。状況に応じて変更してください。
- 十分な水溶性クーラントを使用して下さい。状況により、オイルミスト・エアブローも対応可能です。
- 次の場合は送り条件を下げてください。（加工時の振動により切れ刃が欠ける場合があります。）・傾斜面への加工。・ワーク、チャッキング、機械剛性の悪い場合。
- .加工面取径が最大面取径より大幅に小さい場合、回転数計算時は胴径を加工面取径に変更してください。
- 上記切削条件が加工機械の上限回転数を超える場合は、ご使用のスピンドル精度が安定する領域での高い回転数でご使用ください。
- ワーク面粗度を上げたい場合は、上記条件より送り量を減らしても問題ありません。その際、工具寿命が短くなる可能性があります。
- .炭素鋼・ステンレス鋼の加工は、ワークの固定を確実に行い、チャッキング時の振れを極力抑えたうえで、加工してください。
